Проект "Цифровой художник"

Цель: Создать приложение, которое превращает экран телефона в холст для рисования! Касайся экрана и создавай яркие рисунки пальцем.

Этот проект поможет изучить работу с компонентом Canvas (холст) для рисования, отслеживать касания пальцем и менять цвета линий.

Чему ты научишься:

  • Использовать Canvas (холст) для рисования
  • Отслеживать касания пальцем
  • Менять цвета и размер линий
1
Добавь холст для рисования
2
Создай кнопки для выбора цветов
3
Запрограммируй рисование
4
Добавь кнопку очистки
5
Тестируй приложение

Шаг 1: Добавление холста для рисования

  • Откройте MIT App Inventor и создайте новый проект с названием "DigitalArtist".
    • Создать приложение
  • В левой части экрана найдите раздел Drawing and Animation (Рисование и анимация).
  • Перетащите компонент Canvas (Холст) на экран вашего приложения. Этот компонент будет использоваться как поверхность для рисования.

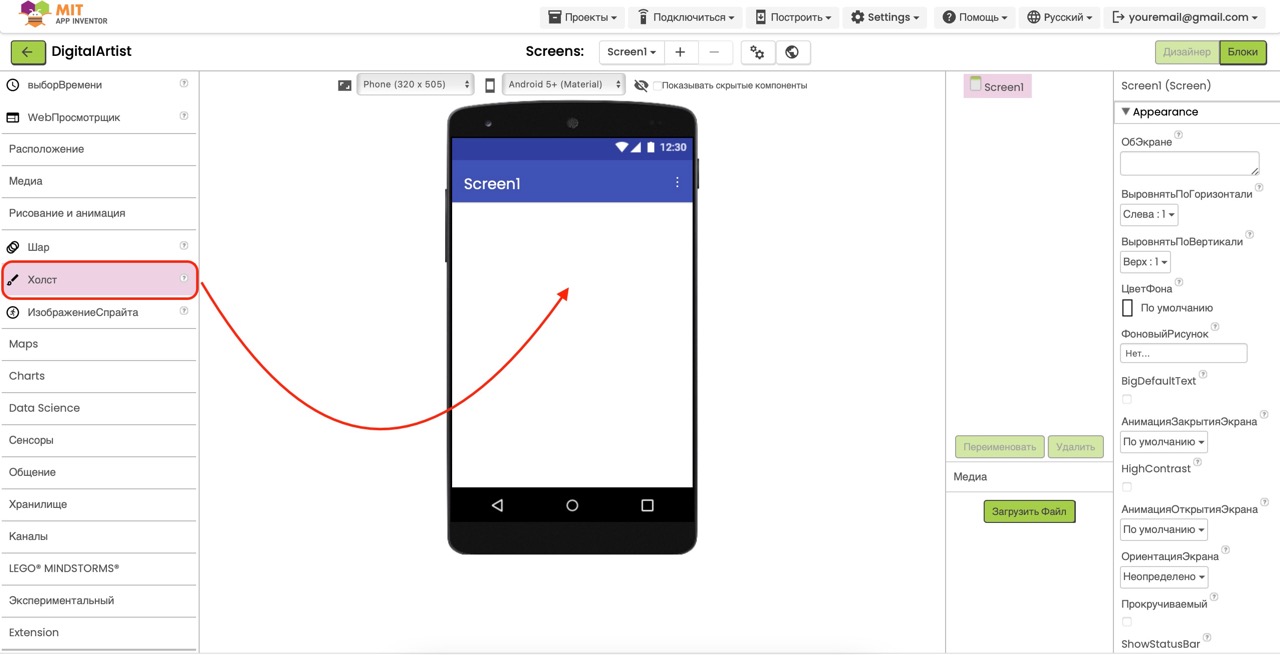

    • Добавление холста
  • Выберите добавленный холст (Canvas1) и настройте его свойства в правой панели:
    • Width (Ширина): Fill parent (Заполнить родителя)
    • Height (Высота): 300 или больше (чтобы занять большую часть экрана)
    • BackgroundColor (Цвет фона): White (Белый)
    • PaintColor (Цвет рисования): Black (Чёрный) - начальный цвет
    • LineWidth (Ширина линии): 3 - хорошая стартовая толщина
Совет: Чем больше размер холста, тем больше места для творчества! Но оставьте немного места для кнопок выбора цвета и очистки холста.

Шаг 2: Создание кнопок для выбора цветов

  • Теперь создадим панель с кнопками для выбора разных цветов. Из палитры Layout (Расположение) перетащите компонент HorizontalArrangement (Горизонтальное расположение) под холст.

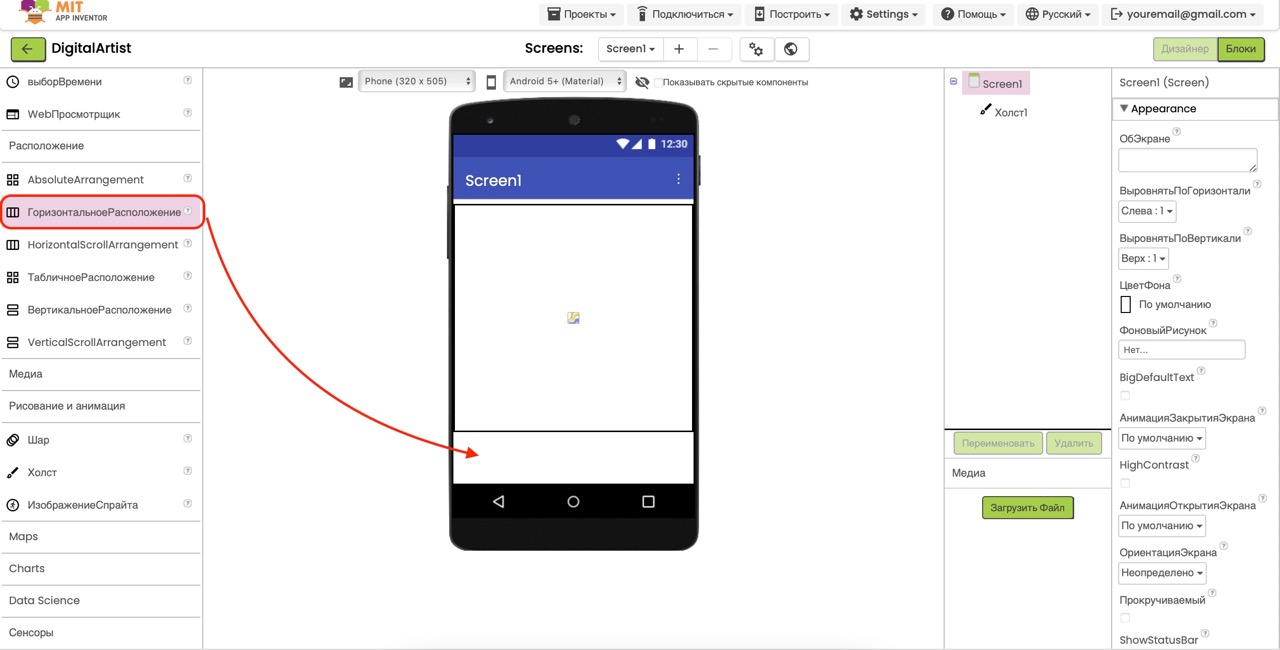

    • Добавление горизонтального контейнера
  • Настройте свойства HorizontalArrangement1:
    • Width (Ширина): Fill parent (Заполнить родителя)
    • AlignHorizontal (Выравнивание по горизонтали): Center (По центру)
  • Из палитры User Interface (Интерфейс пользователя) перетащите несколько кнопок Button внутрь HorizontalArrangement1. Добавьте по одной кнопке для каждого цвета (например, красный, синий, зелёный, жёлтый, чёрный).

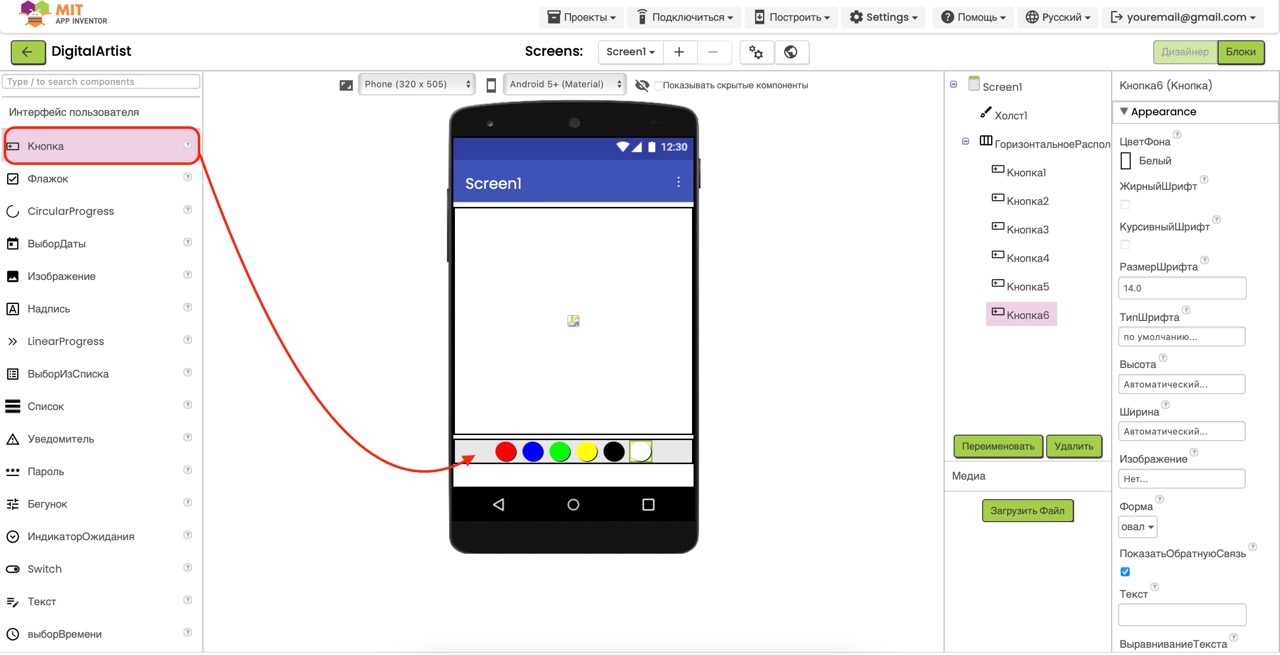

    • Добавление кнопок цветов
  • Настройте свойства каждой кнопки:
    • Text (Текст): Оставьте пустым или напишите название цвета
    • BackgroundColor (Цвет фона): Выберите соответствующий цвет (красный для кнопки красного и т.д.)
    • Shape (Форма): Выберите oval (овал) для создания круглых кнопок
    • Width (Ширина): 40 пикселей
    • Height (Высота): 40 пикселей
Совет: Используйте яркие, контрастные цвета для кнопок. Добавьте белый цвет для "стирания" (рисование белым по белому фону).

Шаг 3: Программирование рисования

  • Теперь перейдём к программированию логики рисования. Переключитесь на вкладку Blocks (Блоки) в правом верхнем углу экрана.
    • Переход на вкладку Blocks
  • Сначала запрограммируем рисование на холсте. В левой панели найдите Canvas1 и нажмите на него. Из списка доступных блоков выберите when Canvas1.Dragged (когда проводим пальцем по холсту).
  • Этот блок срабатывает, когда пользователь проводит пальцем по холсту. Внутри этого блока мы добавим команду для рисования линии.
  • Снова найдите Canvas1 в левой панели и выберите call Canvas1.DrawLine (нарисовать линию). Поместите этот блок внутрь блока Canvas1.Dragged.
  • Блок DrawLine требует четыре параметра - начальные и конечные координаты линии (x1, y1, x2, y2).
    • Для x1 и y1 используйте переменные prevX и prevY из блока Canvas1.Dragged
    • Для x2 и y2 используйте переменные currentX и currentY из блока Canvas1.Dragged
    • Полный блок рисования
  • Теперь запрограммируем кнопки выбора цвета. Для каждой кнопки создайте блок обработки нажатия. Например, для красной кнопки:
    1. Найдите RedButton (или как вы назвали кнопку) в левой панели
    2. Выберите блок when RedButton.Click
    3. Добавьте блок set Canvas1.PaintColor to
    4. Выберите красный цвет в качестве значения
  • Повторите эти действия для всех кнопок цветов, выбирая соответствующий цвет для каждой.

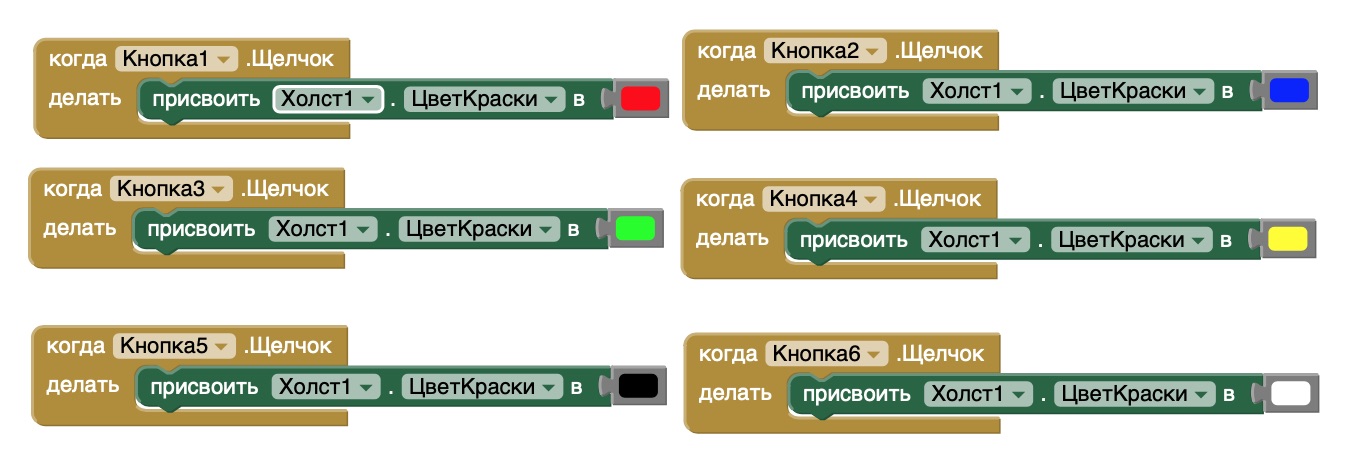

    • Обработка нажатия на кнопку цвета
Важно: В блоке Canvas1.Dragged используются переменные prevX, prevY, currentX и currentY для определения начала и конца линии. Это позволяет рисовать плавные линии, следуя за движением пальца.

Шаг 4: Добавление кнопки очистки

  • Вернитесь на вкладку Designer для добавления кнопки очистки холста.
  • Из палитры User Interface перетащите еще одну кнопку Button под панель с цветами или рядом с ней.

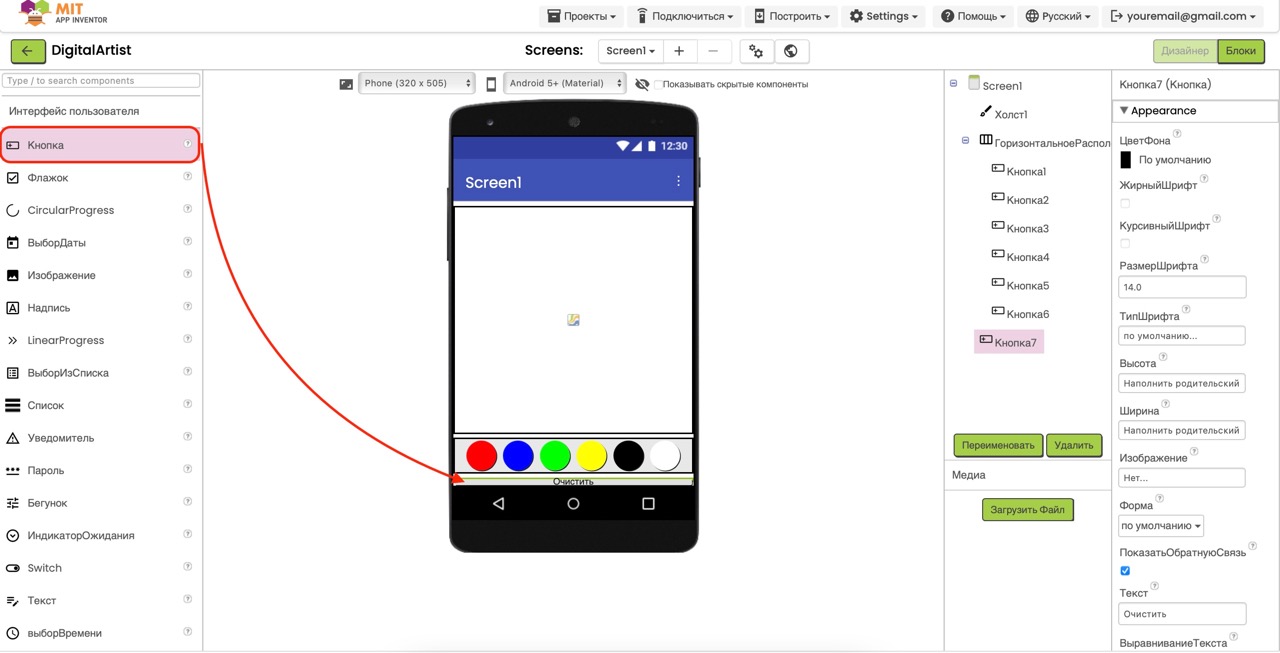

    • Добавление кнопки очистки
  • Настройте свойства кнопки очистки:
    • Text (Текст): "Очистить" или "Clear"
    • FontSize (Размер шрифта): 18
    • Width (Ширина): Fill parent (Заполнить родителя) или конкретное значение в пикселях
    • BackgroundColor (Цвет фона): Серый или другой нейтральный цвет
  • Вернитесь на вкладку Blocks для программирования кнопки очистки.
  • Найдите вашу кнопку очистки (ClearButton) в левой панели и выберите блок when ClearButton.Click.
  • Найдите Canvas1 и выберите блок call Canvas1.Clear (очистить холст). Поместите этот блок внутрь блока ClearButton.Click.

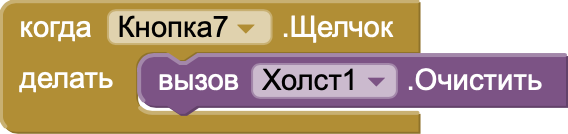

    • Код очистки холста
Улучшение: Можно добавить кнопку для изменения толщины линии. Для этого добавьте еще несколько кнопок и в обработчиках нажатия используйте блок set Canvas1.LineWidth to с разными значениями (например, 1, 3, 5, 10).

Шаг 5: Тестирование приложения

  • Протестируйте ваше приложение:
    Чтобы увидеть ваш цифровой художник в действии, воспользуйтесь руководством по тестированию приложений в нашем введении в MIT App Inventor.
    • Тестирование приложения
  • Проверьте основные функции:
    • Рисование линий на холсте при перемещении пальца
    • Смена цвета рисования при нажатии на кнопки цветов
    • Очистка холста при нажатии кнопки "Очистить"
  • Возможные улучшения приложения:
    • Добавьте кнопку сохранения рисунка в галерею телефона
    • Добавьте ползунок для изменения толщины линии
    • Добавьте кнопки для рисования готовых фигур (круг, квадрат)
    • Добавьте функцию выбора произвольного цвета из палитры
    • Реализуйте заливку замкнутых областей
Поздравляем! Вы создали приложение "Цифровой художник"! Теперь вы знаете, как использовать Canvas для рисования, обрабатывать события касания экрана и создавать интерактивный пользовательский интерфейс.
Дополнительная идея: Попробуйте добавить другие инструменты рисования, например, распылитель (рисует точки) или инструмент для создания градиентных линий, которые меняют цвет во время рисования.

Скачать проект

Если у вас возникли сложности, вы можете скачать готовый файл проекта в нашем центре загрузок:

Перейти в центр загрузок
